前言

最近在写游戏引擎，在这里将主要记录一下如何架构跨平台的 Rendering Pipeline。

在大部分人眼中，这就是 Rendering Pipeline，但是其实这只能说是 Shader Pipeline，真正的渲染管线远比这更加复杂。

光栅化的渲染管线

固定的渲染管线

这是早期架构的渲染管线，因为引擎的交互还不完善，所以暂时不需要考虑动态的情况。

Rendering/
    RenderingInterface.hpp

    Platform/
        Windows/
            WindowsRenderingPipeline.hpp
            WindowsRenderingPipelineState.hpp
            DirectXInterface.hpp

        Android/
            AndroidRenderingPipeline.hpp
            AndroidRenderingPipelineState.hpp
            OpenGLInterface.hpp

GameObject/
    GOManage.hpp

    Mesh/
        StaticMesh.hpp

Rendering

对于引擎来说，渲染模块将只暴露出以下几个接口。

PreInit();
Init();
PostInit();

Tick();

InitExit();
Exit();
PostExit();

WindowsRenderingPipeline.hpp

继承 RenderingInterface 同时调用 DirectXInterface 中提供的 API。

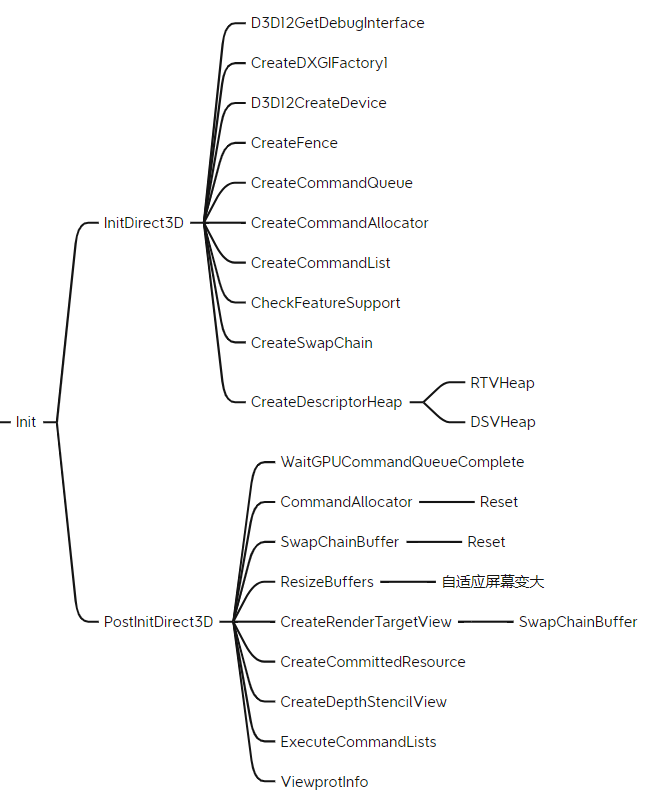

Init

主要是根据 Windows 传入的命令对 DirectX 进行初始化。

具体有创建驱动器和工厂（保证创建出驱动器），再用驱动去创建围栏（同步 CPU 和 GPU），命令队列，堆（存储视图，视图记录了数据在相应缓冲中的偏移地址和长度，是一种数据标识符）以及交换链。

之后再调用 WindowsRenderingPipelineState 创建管线状态对象（PSO）。

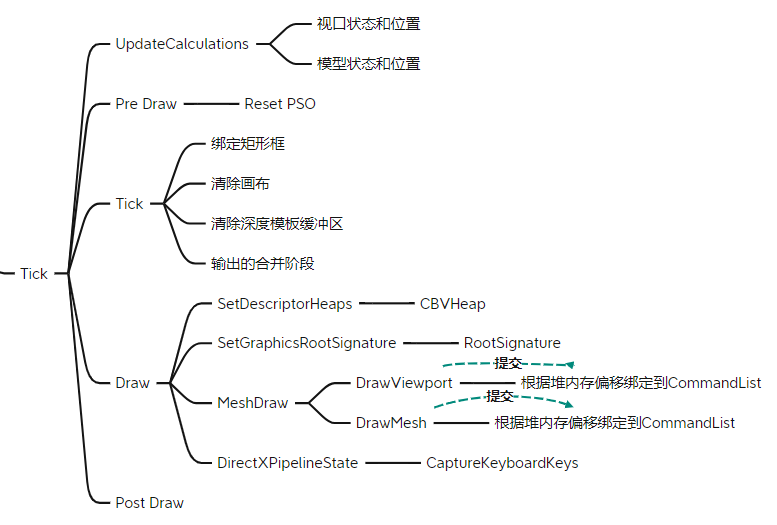

Tick

Tick 其实没什么要讲的，就跟画画一样，清除、绘制和等待。

就是绘制之前要更新数据，关于 GPU 和 CPU 在读写数据时怎么保证安全就是另外的问题了。

Exit

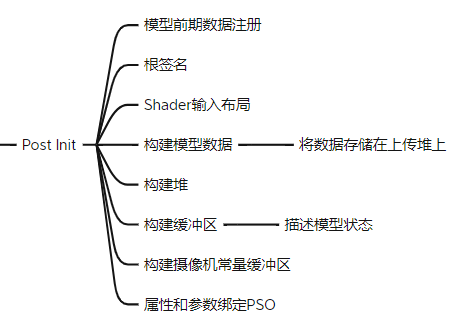

WindowsRenderingPipelineState.hpp

创建根签名，绑定常量缓冲区描述表的起始地址到寄存器中。
构建 Shader。
提交模型数据至 buffer 中需要遍历 GOManage.hpp 中储存 GameObject 的数组获得顶点数据和索引，用 OpenGL 的话说就是 VAO，VBO和IBO。
构建常量描述堆（存放常量缓冲区视图）。
构建常量缓冲区，目前来说，所有的 GameObject 共用一个常量缓冲区，通过为每一个 GameObject 创建一个常量缓冲区视图来分割常量缓冲区，相机的视角投影矩阵单独存放在一个常量缓冲区中。
最后是一些设置，包括配置光栅化状态，混合模式等等。

动态的渲染管线

动态的渲染管线估计会参考这篇文章和他们的引擎。

基于OpenGL的光栅化渲染管线
